Извлекаем EEPROM без программатора

[geheim]

Понял , попробую , спасибо большое !!!

а скорость какую выставляли в настрокйах ?



[Fireman1975]

geheim, это зависит от подключаемого блока. Что подключаете?



[geheim]

на столе : обд разьем в цгв оттуда к щитку приборов от 211 дорест



[Fireman1975]

ZGW:
+B - контакт 6
GND - контакт 1
CAN-D контакты 4 и 5
CAN-B контакты 9 и 10.



[geheim]

Уменя с разбора цгв с проводкой , допаял разьем обд .Через эту связку работаю с блоками на столе . А вот сейви кан пока не моу настроить



[kolobkoFF]

доброе утро!
делаю все как в первом посте, но считать епром не получается, нужно открыть доступ
расскажите как это сделать!
ведиамо приборку новую не видит
старую видит
делаю на авто
на столе приборка не "светится"
IC172
спасибо заранее!!!



[geheim]

возможно нужен синал 15 клеммы по кан ?
сначала установите связзь с приборкой а потом открывате доступ



[kolobkoFF]

geheim, как этот доступ открыть?)



[Samik]

ведиамо приборку новую не видит

Так не должно быть!
Про доступ можете прочитать в теме про AMG меню.



[avarec]

kolobkoFF,
а вам известны параметры на эту приборку? потому что эти параметры только на ki211 подходят.
Если не видит новую приборку то как ее пытаетесь открыть, или ceasar suit читает ее? если да, то можно запросить сид кей, там должна быть строка с запросом и затем вводом ключа.
попробуйте ключи через ТГ бота отсюда https://www.drive2.ru/b/610242423506875907/ или поищите калькуляторы в сети.
нажмите seed request затем write и и на полученный seed найдите key через калькулятор затем через Key Send просто введите после 27 06 этот key.
Могу ошибаться, но принцип такой



[kolobkoFF]

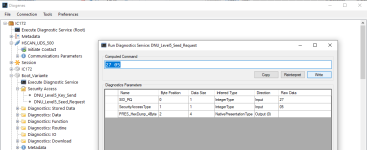

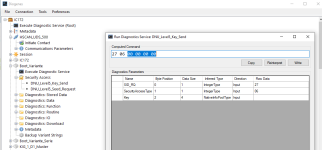

avarec, у меня вот, что получается



[haskamaska]

kolobkoFF, вам же сказали, эти параметры чтения подходят только для ki211. Для ic172 другие! Таким образом вы ничего не прочитаете даже если откроете доступ сид кеем



[Fireman1975]

Я правильно понимаю, нужно открыть приборку, посмотреть марку процессора. Потом скачать даташит и найти адреса эмулированной еепром.



[haskamaska]

Fireman1975, можно проще, подсмотреть адреса в uds коммандах которые используются в ведиамо для чтения еепром, например для обнуления км. На ic172 будет что-то на подобие 23 14 xx xx xx xx yy. Принцип формирования удс комманд есть в гугле)
Повторяюсь, этот удс хекс едитор не делает ничего другого как автоматизирует отправку комманд на чтение с указанным шагом, на указанный адрес, и с указанным размером еепром (где 800 в хексе это 2048 байт памяти в случае ки211)



[kolobkoFF]

здравствуйте!
вот нарыл на просторах инета
на IC172
23 14 00 00 00 00 10
23 14 00 00 00 10 10
23 14 00 00 00 20 10
23 14 00 00 00 40 10
23 14 00 00 1D 99 02
хочу спросить, эти адреса для обнуления?



[kolobkoFF]

вот еще адреса
3D 14 00 00 00 00 10 FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
3D 14 00 00 00 10 10 FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
3D 14 00 00 1D 99 02 0E 6E
3D 14 00 00 1D 99 02 0E CF
3D 14 00 00 1D 99 02 EC EF
или вот этот адрес
3D 14 00 00 30 FF FF FF FF FF FF FF FF FF FF FF
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF
FF FF FF FF FF



[kolobkoFF]

исходя из всего
процесс я понял так
1. 10 F0
2. 27 01
3. 27 02
4. то, что я привел выше
5. нужно отчистить CCD
3D 14 00 00 40 40 FF FF FF FF
6. 11 01
7. заходим в процедуры
нажимаем
FN_Write_EZC_Key_ID
если, что не так, поправьте



[Вован74]

Выше спрашивали про приборку ic172. Для IC172 вводить данные: Source Address 00000000; Destination 2000 и eeprom читается полностью. Результат должен получиться с строки 00000000 до строки 00001FF0 включительно.



[Karibov_Ura]

ребят обьясните как эта программа работает с щитком на скорости 500кб ? там же салонный низкоскоростной кан
делаю по инструукции - не могу подключиться к щитку скрин ошибок в приложении, хотя ведиамо работает с этим же шнурком и щитком
Посмотреть вложение 3154

Может уже не в тему, Но, для Информации, панель подключается к двум КАН шинам одновременно, "моторный Кан" - скоросной (зеленый+белозеленый), и салонный Кан - низкоскоростной (коричневый-краснокоричневый).



[Klaid]

domovishka, возможно дело в доресте. если не ошибаюсь оно не может его читать.
geheim, щиток рест?

Читает щиток ki211 от w219 2004г.в, читает такой же 2007г.в
