NTG4/NTG4.5 Japan to ECE

[Pashka]

Привет всем, друзья нужна помощь. Есть магнитола NTG4 Японка HW в диагностике показывает 2128700889. По этому номеру не нашлось прошивок для Европы и по этому принял решение разобрать, снять NAND и в нем сменить HW номер на 2128700489.
Разобрал, нашел микросхему с маркировкой S29AL016D70TFI02, с сложностью но все таки нашел программатор для него и какого было мое удивление что в нем я так и не нашел 2128700889, в место неё нашел именно 2128700489, которую и хотел написать.
Собрал все обратно, скачал и записал на диск 2128271900-0001, разными способами на 2 DVD и только нужные файлы на CD. Скачал 2129023104-001.cff и 2129024205-001.cff (они подходят для HW 2128700489 ECE) и на всякий случай скачал 2129023504-001.cff и 2129024405-001.cff для HW 2128700889 Japan.
Поставил диск в магнитолу, запустил Vediamo, выбрал CFF файл/файлы, нажимаю прошивка и получаю ошибку.
CAESERrogBlock: 20025: FLASH - Error during > Write Key Bytes

Спойлер

Потом в Vediamo в секции Session нашел: SES_ECU_Flash_Reprogramming_Session_functional, нажал эту кнопку, после прошивки выдавала немного другая ошибка
CAESERrogBlock: 20025: FLASH - Error during > Read Seed Bytes

Спойлер

Ещё попробовал SES_ECU_Flash_Reprogramming_Session_physical, особо нечего не изменилось.

Не могу понять, может как-то ещё нужно получить доступ к прошивке. Не как не могу понять почему прошивка не начинается. Пробовал поменять диски, скачал другой CBF (более старый), из другого источника скачал другие файлы CFF. Пробовал прошить прошивки именно для HW 2128700889 (который видит Vediamo) Японской прошивкой, та же ошибка.
Подскажите что делаю не так, может микросхему снимал не ту? Хотя в таком случай Японской прошивкой она должна была прошиться.
Ещё прилагаю фото микросхемы:

Спойлер

Дамп микросхемы S29AL016D70TFI02 - Посмотреть вложение HU_204-W212.7z
Кодировки, иденты из Vediamo - Посмотреть вложение HU-204-Codding.7z



[ru4ka]

Pashka,
Нашел на МНН.



[Samik]

ru4ka, я так и не понял, так вы не делали Ресет или как?



[ru4ka]

Samik, С магнитолой 2319014400 я разобрался, прошивки встали, регион сменил, карту обновил.
Осталась проблема с 2319014101.

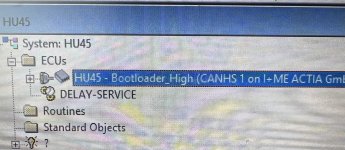

Пробовал сейчас шить через Монасо.. ничего не вышло. Ошибка, магнитола повисла в bootloader..
Что можно предпринять?



[Samik]

Что можно предпринять?

ru4ka
Нужно как то шить!
Но, у вас столько командов что уже и не пойму на чем что делали.
Пробуйте все таки шить с перва последние Японки, потом снова пробовать Европу.



[ru4ka]

Samik,
Хорошие новости!
Я наконец-то нашел нужный номер диска в эжтих SDFlash-ax,
1668270659
Под него встанут нужные мне прошивки на HW2319014101.
Вот только где теперь скачать диск, ищу по интернету, пока не выходит..



[Samik]

ru4ka, похоже этого диска уже не существует, искать его нужно в музее)))
Вы прошили до последней версии Японской прошивкой?



[ru4ka]

Samik,
Самик, Добрый день!
Не до конца понимаю, что значит "последняя версия"?
Я, при откате на Японию, использовал диск номер 1668274600
и соответствующие японские Telematic/Linguatronic
Или есть более актуальные диски?
Прошивки Япония:
1669027505
1669023705



[Samik]

ru4ka, да, речь именно о них. А после прошивки этих прошивок снова не пробовали прошить на Европу?



[Haik]

NTG4/NTG4.5 Japan to ECE. Победа!

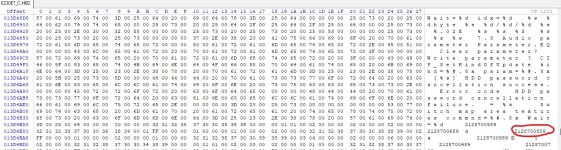

Я тоже в свое время занимался этим, но мне кажется, что никакая это не победа. Европейские прошивки под японию подойдут только тогда, кода внутри файла прошивки будет HW номер от японца. Вот пример, файл из папки HU_204\111400\A212902\4205_001\E230E7_C для ECE устройств, содержит внутри номер 2128700889, поэтому проверку проходит. Так что фокус не на любом апарате подойдет.



[Samik]

Haik, спасибо за наводку и наблюдение, завтра проверю нашу проблемную HW2319014101.
P.S. Думаю мы общались с вами на другом форуме, вы мне тогда не мало помогли.



[ru4ka]

Samik, пробовал, и через Vediamo. Ошибка… Затем опять откат на Японию и после уже попробовал через Monaco. Тоже с ошибками..



[Samik]

1668270659

Я так и не смог найти этот диск, по ходу нужно либо найти этот диск, либо в NAND-е править номер HW на европейскую.
Только что проверил файл 1669023506-001 \HU45\133000\A166902\3506_001\E225E1_C.HB2, с помощью которого ru4ka прошил HW 2319015600, 1729016901, 2319014400. Не один из этих номеров нет в этом файле, но они прошились и работают.



[ru4ka]

Samik,
Диск удалось заказать у официального диллера.
Как придет, будем смотреть и модифицировать.
Из всего списка магнитол все прошились "На Ура" при помощи универсального диска.
Загвоздка с:
2319014101 - магнитола не прошивается совсем;
2049016003 - телематик прошился, магнитола запустилась, но не прошивается лингватроник (Никаким образом не выходит, магнитола просто перезагружается. Обновление карт не принимает.)



[Samik]

ru4ka, пока ждем у меня вопрос по навигации. Просто вдавите стоковый диск навигации и она устанавливается или там тоже нужно что-то модифицировать?
Я просто пока эту тему не очень изучил. Только раз записать стоковый диск для моего NTG4, но нечего не произошло.



[Haik]

Для NTG4 просто устанавливаешь, для NTG 4.5 и выше, нужнен еще пин код.



[Samik]

Для NTG4 просто устанавливаешь

Вот и я так думал, поставил диск и нечего. Записал разные диски, с разними режимами записи и даже на разных компах, так и нечего не установилось.
Я так понимаю как только она видит диск, установка начинается автоматически? Или из инженерки нужно что-то нажать или включить?
Команд с Японским HW, прошитый под Европу.



[ru4ka]

Antitheft PIN для HU45 можно посмотреть в Vediamo.



[ru4ka]

Samik,
У меня при установке "оригинала" ничего не происходит, я думаю, что процесс обновления запускается из Инженерного меню, пунктом "Update" на последней странице.



[Haik]

Antitheft PIN

Ну во первых это не Antitheft пин а код установки карт, во вторых Antitheft пин нельзя посмотреть в ведиамо. Если Вы имеете ввиду команду dts_read_pin, то это совершенно другая история и там не всегда что-то записано. Например, если сменить команд и он не будет разблокирован на заводе под конкретный VIN или с помошью пин кода, то ничего там не увидете.



[Haik]

ru4ka
Если карта подойдет по регионам и будет поновее, команд сам предложит обновится. Хотя бывает так, что нужно будет сначала обновить на промежуточную версию, например когда установлена слишком старая карта.
