Прошивка усилителя Harman Kardon ntg 2.5

[avarec]

Прежде чем начать прошивать усилитель, небольшое отступление о таблице совместимости усилителей разных моделей.

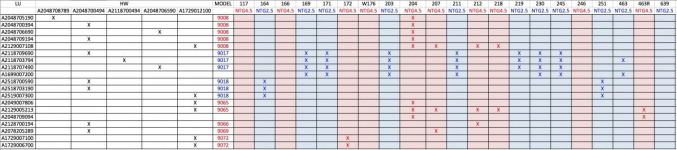

Как видно из таблицы выше, на каждый кузов шли свои версии блоков и версий софта. Подбирая по таблице усилитель, нужно делать упор на модель усилителя (как я понял немного отличается железо, но это не точно)
Для тех кто пытается прошить модель отличную от вашей заводской (сразу переходите к пункту 2) либо дооснащает авто в котором ранее не было усилителя, ниже инструкция:
1. Подключить усилитель по оптике, если нтг ранее использовался от встроенного усилителя то, через HU25.cbf переключить в вариантном кодировании через Vediamo в разделе VCD_TGW_Parametr - Audio_Source- включаем внешний усилитель (force audio via external amp) и включаем Most - On если он был отключен. В том же вариантном кодировании в разделе VCD_Rated_Most_configuration, если изначально отсутствовал, добавляем в Positon (в любой от 1 до 7) наш усилитель SOUND. Position 0 - должен оставаться HU/TGW. Далее через DAS в перезапускаем кольцо MOST.
2. Если усилитель подключен верно он должен отобразиться в DAS с таким окном.
.
3. Далее пытаемся провести программирование блока через OFFLINE, где система сама определит какая версия прошивки установлена и предложит номер прошивок под ваш кузов.

4. Далее система укажет номера дисков (выберите сами какой есть в наличии) Телематик которые нужно будет либо скачать на CD либо на SD card, которые нужно будет монтировать в нтг перед прошивкой, и прошиваем усилитель.

4. Если через OFFLINE не удалось прошить (ошибка в конце прошивки) то можно провести эту же процедуру через Vediamo с sound25.cbf. Где нам понадобится софт SW-Finder и номера прошивок из пункта 3 (нужно скачать обе прошивки и положить в ту же папку где лежит cbf файл, только 2 файла прошивки без лишних архивов и копий) и через Flash в Vediamo прошиваем усилитель.



[Eraiser_spb]

avarec, салют ) как в sv fainder правильно подобрать cff под то что хочешь прошить ? Там под номер усилка выдает под все кузова - и тут есть нюансы выбора; или тупо перебором ?



[Samik]

Eraiser_spb, В таких блоках по SW Finder-у не как не подобрать!
Статья именно про это, как подобрать прошивку.



[ivan.dashevskiy]

Eraiser_spb,
Ну там вроде есть номер кузовов. Для 211 только одна прошивка под мой усилок, для 212 очень много разных номеров. Наверное через das нужно смотреть какую он предлагает и такую скачать в svfinder



[Joker90cc]

Samik, здравствуйте. Может вы будете в курсе. Пытаюсь включить MOST. Но через vediamo пишет diag service 06067, через das Communication error 8.561.6067. перелазил интернет, нашёл информацию что для ntg2.5 нет dll файла и seedkey не достать. И эти ошибки означают что блок как то залочен. Уровень доступа в vediamo - 9.



[Вячесла1710]

Ребята всем привет! Вот и я по незнания внедрил в свой e211 ( 2003г.) Hu25+ H/k от 212/204. Вместо Ntg1+H/k . Работает, звук есть, но тупой, по кольцу все ок… оба усилителя греется , вентиляторы работают… . У вас нашел информацию что надо сделать какую-то прошивку. Помогите пожалуйста!!!!



[vovansuz]

Ребята всем привет! Вот и я по незнания внедрил в свой e211 ( 2003г.) Hu25+ H/k от 212/204. Вместо Ntg1+H/k . Работает, звук есть, но тупой, по кольцу все ок… оба усилителя греется , вентиляторы работают… . У вас нашел информацию что надо сделать какую-то прошивку. Помогите пожалуйста!!!!

Что из инструкций выше вызывает у Вас вопросы?



[Rauf]

Ребята всем привет! Вот и я по незнания внедрил в свой e211 ( 2003г.) Hu25+ H/k от 212/204. Вместо Ntg1+H/k . Работает, звук есть, но тупой, по кольцу все ок… оба усилителя греется , вентиляторы работают… . У вас нашел информацию что надо сделать какую-то прошивку. Помогите пожалуйста!!!!

avarec, который он написал это удачный вариант, Я часто им пользуюсь. Но есть нюанс: так писать не получается, когда в усилителе нет микросхемы, которую я отметил на рисунке.

​



[Вячесла1710]

avarec, который он написал это удачный вариант, Я часто им пользуюсь. Но есть нюанс: так писать не получается, когда в усилителе нет микросхемы, которую я отметил на рисунке.Посмотреть вложение 8447​

Я правильно понял? Надо искать другой усилитель? Тут в Молдавии по этой теме с прошивками SW вообще ничего нет.



[vovansuz]

Я правильно понял? Надо искать другой усилитель? Тут в Молдавии по этой теме с прошивками SW вообще ничего нет.

не правильно. Не слушайте глупости. Все прошивается, ровно такой же стоит у меня в 164.



[Вячесла1710]

не правильно. Не слушайте глупости. Все прошивается, ровно такой же стоит у меня в 164.

Vova…, можешь сделать мне ср..ый диск) , я заплачу…. Нету его негде , говорят что очень старая версия , и я уже с ним и с компом решу может проблему…. Спасибо!!!



[Rauf]

Я правильно понял? Надо искать другой усилитель? Тут в Молдавии по этой теме с прошивками SW вообще ничего нет.

Этот усилитель можно записать. Как я показал на рисунке (то есть без показанной мной микросхемы), этот усилитель не записывается в кузове W211 и W219. Они встречаются только в моделях 2014 года и старше .



[Вячесла1710]

Этот усилитель можно записать. Как я показал на рисунке (то есть без показанной мной микросхемы), этот усилитель не записывается в кузове W211 и W219. Они встречаются только в моделях 2014 года и старше .

То есть мучатся записать для 211 бесполезно, я правильно понял?



[Rauf]

То есть мучатся записать для 211 бесполезно, я правильно понял?

Усилитель, который вы разместили на фото, на 100% подходит для кузова W211. Вам просто нужно обновить офлайн-прошивку.



[Диман s500 4matic]

Доброго времени суток, не стал создавать новую тему надеюсь в правильную написал.

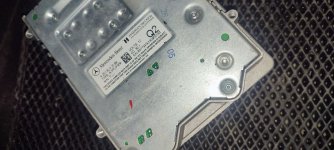

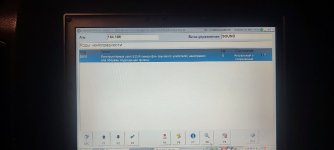

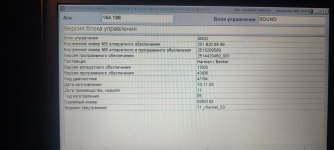

Картина такая приехал ко мне клиент на ml350 w164 система Logic7 от Harman Kardon, у него утонул усилитель, привёз другой усилок, я его подключил и через Das прописал, но музыка не заиграла, выдало ошибку D810 по микрофону усилителя, проверил проводку питание везде в норме, сигнал МОСТ проходит и с этим проблем нет.

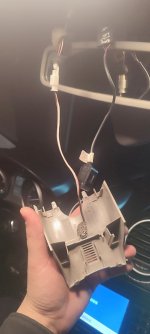

Приняли решение менять микрофон, заказали с разбора, пока ждали его музыка пару раз заработала, но проработав 2 минуты (примерно) звук пропадал. При попытке сбрасывания ошибок звук не появляется, после замены микрофона ни чего не изменилось.

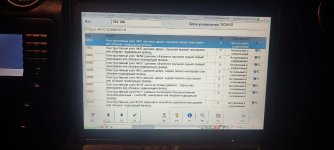

По итогу ошибок в системе мультимедия нет никаких кроме микрофона и если отдельно запустить тест динамиков они тоже падают в ошибку (хотя каждый в отдельности я проверял всё работает)
Кто с таким сталкивался, куда копать, мучаемся уже месяц.
P.S. до того как утонул усилок всё работало исправно.



[Klaid]

Доброго времени суток, не стал создавать новую тему надеюсь в правильную написал.
Картина такая приехал ко мне клиент на ml350 w164 система Logic7 от Harman Kardon, у него утонул усилитель, привёз другой усилок, я его подключил и через Das прописал, но музыка не заиграла, выдало ошибку D810 по микрофону усилителя, проверил проводку питание везде в норме, сигнал МОСТ проходит и с этим проблем нет.
Приняли решение менять микрофон, заказали с разбора, пока ждали его музыка пару раз заработала, но проработав 2 минуты (примерно) звук пропадал. При попытке сбрасывания ошибок звук не появляется, после замены микрофона ни чего не изменилось.
По итогу ошибок в системе мультимедия нет никаких кроме микрофона и если отдельно запустить тест динамиков они тоже падают в ошибку (хотя каждый в отдельности я проверял всё работает)
Кто с таким сталкивался, куда копать, мучаемся уже месяц.
P.S. до того как утонул усилок всё работало исправно.

Ещё один усилитель попробуйте



[Диман s500 4matic]

С одной стороны совет хороший, но для "чисто попробовать" что-то дороговато, усь стоит от 10 тыс в среднем.



[Rauf]

Доброго времени суток, не стал создавать новую тему надеюсь в правильную написал.
Картина такая приехал ко мне клиент на ml350 w164 система Logic7 от Harman Kardon, у него утонул усилитель, привёз другой усилок, я его подключил и через Das прописал, но музыка не заиграла, выдало ошибку D810 по микрофону усилителя, проверил проводку питание везде в норме, сигнал МОСТ проходит и с этим проблем нет.
Приняли решение менять микрофон, заказали с разбора, пока ждали его музыка пару раз заработала, но проработав 2 минуты (примерно) звук пропадал. При попытке сбрасывания ошибок звук не появляется, после замены микрофона ни чего не изменилось.
По итогу ошибок в системе мультимедия нет никаких кроме микрофона и если отдельно запустить тест динамиков они тоже падают в ошибку (хотя каждый в отдельности я проверял всё работает)
Кто с таким сталкивался, куда копать, мучаемся уже месяц.
P.S. до того как утонул усилок всё работало исправно.

Здравствуйте,
для начала проверьте, исходит ли звук от самого оборудования. Если звук идёт из оборудования, значит, звук поступает в усилитель через мост. Если в цепи нет устройства, которое может отключать звук, тогда неисправность в усилителе звука.



[Диман s500 4matic]

Здравствуйте,
для начала проверьте, исходит ли звук от самого оборудования. Если звук идёт из оборудования, значит, звук поступает в усилитель через мост. Если в цепи нет устройства, которое может отключать звук, тогда неисправность в усилителе звука.

По странному стечению обстоятельств в Саратове почему то не умеют проверять данной оборудование те кто занимается музыкой. Вопрос как проверить идёт ли звук при условии что сигнал выходит оптический и он преобразуется в цифровой в самом усилителе звука? (Если я правильно понимаю)



[Klaid]

С одной стороны совет хороший, но для "чисто попробовать" что-то дороговато, усь стоит от 10 тыс в среднем.

Это дешевле, чем месяц по кругу ходить. Ради экономии времени, можно и найти,хоть бы на время
