Сгорел элемент на VXDiag

[Samik]

Доброго времени для, недавно вышел из строя диагностический инструмент VXDiag большой.

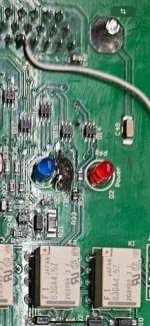

На автомобиле били проблемы с питанием и после подключения на плате сгорел один (вроде) элемент, до неузнаваемости.
Если у кого под рукой есть такой прибор, буду признателен если поделитесь фотографией данной части платы.



[Shushp]

Файл слишком большой, так что выложил на Мега.



[Samik]

Отличное фото, спасибо вам.
Очень похоже на катушку.



[Fireman1975]

Это ферритовый дроссель



[Solo]

Да. Это дроссель, можно найти на старых материнках компов.



[eloev]

Судя по маркировке это ферритовый фильтр (Ferrite bead). Дроссели китайцы на этой плате обозначили "Lx". Грубо говоря, это просто перемычка. Производители обозначают максимально допустимый ток через такие детали. Проблема, скорее всего, не в этой перемычке, а в схеме за ней. Т.е. был превышен максимальный ток, отсюда нагрев и "пожар". Я бы сначала проверил что стоит после нее, замыкание цепи на gnd.



[Samik]

Фильтр, дроссель, я их всех заву катушками)))
Там проблема была на автомобиле и пошло питание туда где не нужно было.



[jupel]

Можно смело ставить перемычку на время проверки. Если дальше за дросселем стоит диод, подключённый к "gnd " , то он спас все остальное, спалив дроссель. Защита от перепутанной полярности.



[safetaga]

I have this message when try to connect VXdiag se :
connect error cat:can't open */etc/vcx-caser.cfg:No such file or directory
tried reinstaling VCX menager still wont work
