Настройка DoIP в DTS Monaco 8.16

[sandrocad]

Хотел поделится настройками DoIP соединения для разных адаптеров под программу DTS Monaco 8.16. Сегодня это тема уже довольно актуальна, так что думаю пригодится многим.
Настройки DoIP для DSConnect C4 с DoIP.

Спойлер

Посмотреть вложение 2371

Настройки DoIP для VCX SE (VXDiaog).

Спойлер

Посмотреть вложение 4931

Настройки DoIP для ENET кабеля (Кабель для G серии BMW).

Спойлер

Посмотреть вложение 2369
Видел видео где сработала с IP 169.254.0.42 255.255.0.0, но в основном должен быть автомат.
Другой вариант:
Посмотреть вложение 3015

Здравствуйте. А настройки для DoIP через enet кабель верные? Просто пробовал подключатся(честно через чужой проект). Выдает ошибку:

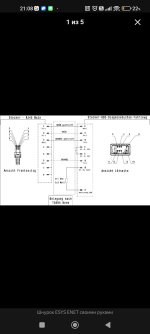

Кабель паял сам. По этой схеме



[sandrocad]

Может быть, что такая проблема, из-за того, что я использую проект с cbf файлами, а мне нужен smr-d?



[Samik]

CBF не как не работает с DoIP.



[Шук Тальпиот]

CBF не как не работает с DoIP.

Работает, работает )))
Не работает с трёхкопеечными адаптерами, работает с ecom и с SDConnect



[sandrocad]

Работает, работает )))
Не работает с трёхкопеечными адаптерами, работает с ecom и с SDConnect

Только с Ecom и Sd? По Enet никак?



[Шук Тальпиот]

Только с Ecom и Sd? По Enet никак?

Какое слово в предыдущем моем сообщении вам не понятно?



[vovansuz]

Какое слово в предыдущем моем сообщении вам не понятно?

VCI орига тоже хавает.



[sandrocad]

VCI орига тоже хавает.

Меня конкретно через Enet интересовал вопрос. Понял, что только с smr-d можно. Но за ответы спасибо. Информация на будущее не помешает.



[Шук Тальпиот]

VCI орига тоже хавает.

Вероятно только оригинальный и вероятно только после правки slave руками, тогда и Xentry VCI может, да



[vovansuz]

Вероятно только оригинальный и вероятно только после правки slave руками, тогда и Xentry VCI может, да

именно, Xentry VCI я не заставил работать адекватно только с K линией в монако/ведьме, к сожалению.



[Littleboy]

У меня есть 3 кабеля ENET, но я не могу вспыхивать IC177 с Монако.
Кодирование Да, прошивка обновления ECU №.
Когда я бросаю, это отключает меня и ошибку.

Со всеми комбинациями на форуме кабель не виден только с
Окрашивание AG EDIC D PDU API 11_26_122



[vovansuz]

У меня есть 3 кабеля ENET, но я не могу вспыхивать IC177 с Монако.
Кодирование Да, прошивка обновления ECU №.
Когда я бросаю, это отключает меня и ошибку.

Со всеми комбинациями на форуме кабель не виден только с
Окрашивание AG EDIC D PDU API 11_26_122

Ваш переводчик очень весел. Ошибка? Лог? Скриншоты?



[Littleboy]

Извините за переводчика.

Это ошибка при включении вспышки



[vovansuz]

Ну, говорит, что не настроен интерфейс.



[Littleboy]

он настроен, на самом деле я могу кодировать



[vovansuz]

По ощущению, Вы пытаетесь рефлешить по кану, а не по доипу. Настройки выкладывайте.



[Littleboy]

единственная конфигурация, которая находит подключенный кабель:
ВЕРСИЯ API D-PDU:
AG EDIC D PDU API 11_26_122
Тип модуля: MVCI_ISO_13400_DoIP_Collection
Кабель: Ethernet_кабель
IEEE_802_3 (1 передача, 3 приема): Ethernet 1

даже если он не показывает мне серийный номер



[vovansuz]

В логе что? Мне все из Вас клещами тащить?



[Littleboy]

Спойлер: Вот скриншоты ошибок



[vovansuz]

Вот скриншоты ошибок

Посмотреть вложение 6386

Посмотреть вложение 6387

Посмотреть вложение 6388

Посмотреть вложение 6390

Посмотреть вложение 6391

Судя по фото - отваливается PDU. идем в логи, там что пишет?
