Code 881 — Электропривод багажника на C207 W204 от C218 W212

[AVS900]

C завода нельзя было заказать эту опцию на кузов W204 и C207, что касается кузовов W212, C218 на них можно было заказать с завода.

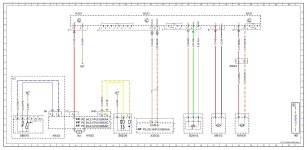

Схема электропривода:


Нам потребуется комплект для установки, удобнее всего найти в сборе с разборки. Конечно есть путь для "самураев", искать все по отдельности.



Проверяем свой SamR N10\2 на возможность подключения привода и кнопки багажника.
Кнопка 6HD 15 и 16 пин. Если таковых пинов нет- меняем SamR (После установки кодируем)
Питание 12I 5 пин.
Can B Х30/32 подключаем в ногах у водителя.
M14/31 доводчик багажника подключается напрямую к приводу.

Далее инженерный подход для монтажа привода и фиксации пластиковых упорных кронштейнов для троса.
Отверстия для крепления наконечников нужно рассверлить, можно сделать у токаря переходники, тут голь на выдумку легка.
Скину пример с своей машины:

Важно, для интеграции кнопки в багажнике у С207 вариант установки в место плафона



на W204 над плафоном



у С207 есть отверстие для троса доводчика багажника, на W204 такое отверстие придется сделать самому.



После всех мероприятий весь этот тюнинг нужно закодировать.

Видео можно посмотреть тут:
https://vk.com/video-164582033_456239047
https://vk.com/video-164582033_456239049


Если тема будет актуальна, добавлю номера запчастей и шаги по кодированию.
По возможности отвечу на ваши вопросы.

Не забывайте о репутации и реакции.



[AVS900]

Забыл написать про кнопку открывания с водительской двери, дополняю.
На c207 подойдет кнопка от w212.


На w204 подойдет кнопка от s204.
