Подключение блоков мерседес «на столе»

[Eraiser_spb]

Собственно пошукав поиском подобного не нашел ; а так как на столе собирают и кодируют щитки / моторники , замки и прочие блоки - предлагаю создать тему о нюансах подключения различного оборудования мерседес вне автомобиля для дальнейших манипуляций . На данный момент имею щиток с номером A2049004408 и судя старфаиндера как я понимаю чтоб этот щиток запустить на столе потребуется замок зажигания с ключом . Поправьте если что путаю или что ещё понадобится.

Спойлер

Схема подключения для VDO MSM 1.4 Mercedes А160.
Схема подключения для KI221, вот ещё один.
Схема подключения для IC172.
Схема подключения для IC204.
Схема подключения для IC213.
Схема подключения для IC222
Схема подключения для VGSNAG2.
Схема подключения для VGSNAG3.
Схема подключения для MED40, MED17.7.1/17.7.2/17.7.3/17.7.3.1



[avarec]

Полезная тема, присоединюсь к вопросу, нужен алгоритм подключения панели KI211.



[Eraiser_spb]

avarec,
Если просто запустить чтоб включить то преобретаете разьем 000 545 44 30 и в щиток
1 пин это масса ; 4й + 12 постоянный ; 6й +12 при вкл зажигании ( оба плюса скручиваем вместе ) и далее все подключаем к источнику питания . Если со щитком нужно полноценно работать то докупаем zgw и обд разьем ( для полного фул комплекта еще и замок с ключом ) подключаем по схеме из старфаиндера или wis и радуемся .

Спойлер



[Pashka]

Вроде в обеих случаях нечего особенного не нужно, проста питания, CAN-ы и между CAN-оми сопротивление 120Ом.



[Eraiser_spb]

Pashka, а сопротивление это имитация остального оборудования ? просто никогда так не делал но много слышал )))



[torsergey]

Компенсируют отраженный сигнал.
Шил не так давно на столе приборку от 204ого ....



[Eraiser_spb]

torsergey, torsergey, понял , спасибо



[Eraiser_spb]

Может подскажет кто полную распиновку этого замка? и старфаиндер и вис вчера копал - именно под 2 этих разъёма схему не нашел - судя других схем и цветов проводов интуитивно понятно : но хотелось бы точно знать : цель собрать рабочий стенд.

Спойлер



[Eraiser_spb]

В общем подкинул к щитку замок напрямую соединив каны и подал питание на оба устройства : щиток ожил ; ну и чисто ради любопытства по ик дернул пароль замка и сид

Спойлер



[ovimar]

VDO MSM 1.4 Мерседес А160 подключение на столе

Спойлер



[dvar06]

Всем добра вот схема подключения "на столе" плата VGSNAG2 он же 7G Tronic он же 722.9

Спойлер



[Timofei]

dvar06,

А там разве не нужно сопротивление на 120ом?



[Timofei]

Нет ли у кого-нибудь полной распиновки для блока ME2.8 и ME9.7?



[Samik]

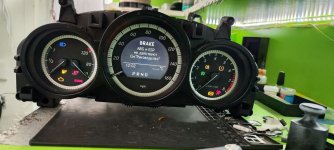

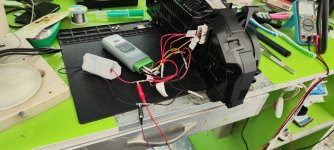

Недавно поменял свою приборку и старая монохромная IC_204 осталась на опыты. Вот решил подключится к нему на столе. У меня нету замка, только приборка, адаптер и резистор на 120Ом. Все получилось без проблем, Vediamo и Monaco видят его, удалось кодировать, прошить и даже считать полный дамп EEPROM.

Схема подключения, распиновка​

Адаптер:
PIN 5 - Масса
PIN 6 - CAN-H
PIN 14 - CAN-L
PIN 16 - Плюс питание
Приборка:
PIN 1 - Масса
PIN 4 - Постоянный плюс питания
PIN 6 - Плюс питания после включения зажигания
PIN 12 - CAN-L
PIN 13 - CAN-H
И естественно между CAN-ами подключил сопротивление на 120Ом.

Спойлер



[saibl]

Samik,
Eeprom чем считывали?



[Samik]

saibl, Программой MBTools.



[pahan43]

Эур от мерседес х204 я запускаю чисто каном и терминалом 120 как и блок ISM без кл15



[igorex]

Резистор на 120 ом нужно ставить, для кан.



[Samik]

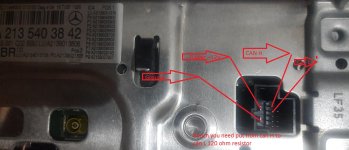

Распиновка IC213 для подключения на столе:
PIN 1 - can high
PIN 2 - can low
PIN 11 - масса
PIN 12 - +12в
Не забиваем про резистор 120ом между канами.

Спойлер



[dvar06]

Распиновка KI221
