SD Connect доработка.

  • Автор темы Автор темы rrrr44
  • Дата начала Дата начала

rrrr44

Участник форума
Форумчанин
22 Июл 2021
27
32

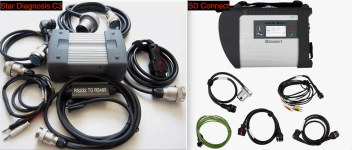

Привет, долгое время пользовался Star Diagnosis C3, вот не так давно решил заменить его на SD Connect.
Screenshot 2025-05-01 at 19.54.35.png

SD Connect бывают разного качества. Старые мультиплексоры, которые китайцы еще пытались более менее делать и схемотехника во многом похожа на оригинал и новоделы, которые с оригинальным мультиплексором имеют мало чего общего(у кого новоделы, им мало чем поможет эта тема). Старые мультиплексоры еще можно найти в продаже и их можно доработать, до состояния, чтоб ими можно было долго, беспроблемно и комфортно работать.

PS: эта информация для ознакомления. Я не побуждаю кого либо что-то из ниженаписанного делать. Все что вы делаете, вы делаете на свой страх и риск. Ответственности я не несу.

Самому получилось купить мультиплексор неплохого качества, но который все равно требует доработок. Информации по доработкам очень мало, собирал по крупицам на разных сайтах, форумах. Что нашел, прикреплю сюда.
Если кто то тоже что то полезное знает, можно писать в комментарии, и тема будет дополняться.

1) Замена электролитических конденсаторов на керамические (7 шт)
AVX 22205C106KAT2A(такой встречал в этом посте и в тематических группах)
KEMET C1812C475M5RACTU (здесь в 20 посте упоминали такие)
TDK CGA9M2X7R1H475K200KA (этот и нижний в 46 посту здесь)
TDK C5750X7R1H475K200KA
Screenshot 2025-05-01 at 17.57.03.png


2) Замена или добавление(если отсутствуют) дросселей (5 шт)
EPCOS B82790 S513N (взято отсюда из третьего поста)
Screenshot 2025-05-01 at 18.12.11.png

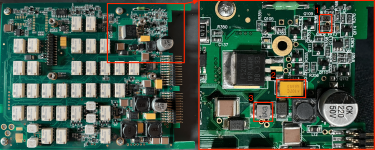

3) Доработка цепей питания для правильной зарядки АКБ
- 1. Два smd резистра(R220) на 0,22 Ом, размер 1206 (взято отсюда так же в тематических группах писали)
- 2. Танталовый конденсатор Kemet Electronics T491X107K020AT
- 3. Катушка индуктивности 6.8 мкГн, >= 3А. К примеру такая TDK/EPCOS SPM5020T-6R8M-LR
Screenshot 2025-05-01 at 18.23.22.png

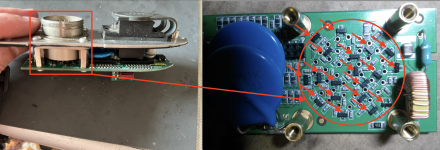

4) защитные TVS диоды под круглый разъём(защищают от статики и обратного напряжения)
STMicroelectronics ESDA14V2L (взято отсюда - 6 пост)
Screenshot 2025-05-01 at 18.49.31.png

5) Большое потребление в режиме stand by(спящем режиме).
Китайцы устанавливали множество разных дисплеев на мультиплексоры, у разных дисплеев разное потребление в спящем режиме. Дисплеи как токовые, один из самых прожорливых элементов.
Здесь можно открыть посмотреть какие бывают дисплеи и к фото есть коммент по качеству/потреблению. Некоторые многопотребляющие дисплеи можно доработать(как именно не нашел) или купить дисплей, у которого небольшое потребление. В оригинале в спящем режиме потребление около 0,5 мА. У китайских дисплеев примерно от 3 до 16 мА. У меня модуль как второй сверху слева. Потребление в stand by режиме 3,5 мА. Если установлены акб 2200 - 2500 мАч, заряда должно хватать на около месяца в режиме ожидания.
Screenshot 2025-05-01 at 18.37.52.png

Некоторые дорабатывают схему управления питанием так, что мультиплексор полностью выключается и не потребляет энергии. Видео и пост об этом. Кто то добавляет кнопку вкл/выкл. Как это сделать я не нашел. Если найду, добавлю в тему.

6) Потеря напряжения на мультиплексоре и неправильное отображение в диагностической программе(к примеру DAS). То есть к примеру напряжение бортовой сети(или на блоке питания) 12,5В а на экране мультиплексора и в DAS отображается 11,9 - 12.0В.
Решения точного нет. Читал, что помогает
-1. замена кабеля, который вставляется в круглый разъем.
-2. увеличение сопротивления 472 (4.7кОм) - можно подстроечным резистром.
Screenshot 2025-05-01 at 19.11.26.png

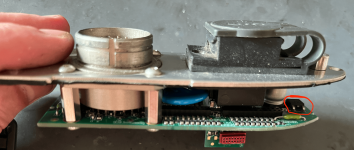

-3. подбирать диод с меньшим падением напряжения. Какой устанавливать, пока не нашел
Screenshot 2025-05-01 at 19.15.17.png

Дополнительно:
1)
Пост о том как изменить серийный номер
Еще один пост об изменении серийного номера

2)
Видео о том как обновить прошивку (если не открывается пробуйте вкл или выкл vpn).

3)
- Пост по настройке и подключению SD Connect по lan кабелю и wifi и Еще один пост
- Видео настройки на Windows 7 и Windows 10/11

4)

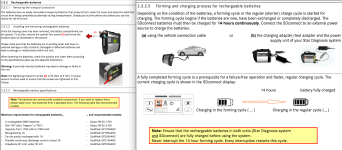

Мануал по SD Connect(En) - можно почитать по рекоммендуемым акб к покупке, как проводить режим формации и многом другом.
Во вложениях прикреплен Ru Мануал по SD Connect переведенный с помощью Google Translate.
Screenshot 2025-05-01 at 20.11.37.png

5)
Распиновка двух типов 38 pin кабеля.
Распиновка 16 pin(OBD) кабеля.
Распиновка 14 pin кабеля.
Распиновка 8 pin кабеля.
Распиновка со стороны диагностического разъема.

На этом пока все, буду рад если еще кто то поделится какими то знаниями, которые можно будет разместить здесь. Сам в свою очередь, если буду еще что то находить, буду сюда прикреплять.

Теги: Star C4, Star Diagnosis, SDConnect, старуха, MB Star.


Вложения

Последнее редактирование:

Вложения

Последнее редактирование:
  • Like
Реакции: serhio_razin и rocket000
хотел узнать мой scconnect c4 когда завожу машина иногда теряет связь и не видит статус зажигания потом приходит в себя.все работает нормально имеено при заводке машины это происходит когда скачет напряжения что моет быть?

хотел узнать мой scconnect c4 когда завожу машина иногда теряет связь и не видит статус зажигания потом приходит в себя.все работает нормально имеено при заводке машины это происходит когдв скачет напряжения что моет быть?
Дорабатывается цепь питания STANDBY, цепь заряда аккумуляторов, контроля батареи.
В итоге получается прибор, который может и работает от встроенных аккумуляторов (нет проблем с перезагрузкой при скачках напряжения в момент проверки при заводке автомобиля).
Взято отсюда.

  • Like
Реакции: ZeVVs и vago2114
Спасибо, искал эту тему, будем дорабатывать!
Интересно кто-нить с китайской DoIP доработкой экспериментировал?


Вложения

  • S627.jpg
    62,7 КБ · Просмотры: 40
Китай сколько не дорабатывай,запах будет тот же)

  • Haha
Реакции: Samik
Я ставил выключатель на С4. Запись на Драйве наверное стер-нету. Делал, ну скажем на скорую руку. Выключатель/кнопка врезается в часть корпуса, которую надо снять для замены/установки батарей. Потом берётся пластиковая перемычка-держатель батарей и делается пропил, что бы разделить металлический элемент,соединяюший батареи. Ну а дальше, думаю, все поняли,куда цеплять провода от выключателя. Единственное-перед тем,как врезать выключатель, проверьте, что он не будет давить/касаться модуля вай фай. Прикиньте,как будут располагаться провода внутри. Места там нормально!
Ну как бы всё! 🤗

Китай сколько не дорабатывай,запах будет тот же)
Смотря кто дорабатывает и что в приборе изначально установлено по качеству : первые «китайцы» по схемотехнике плат идентичны оригиналу и отличались компонентами ( их отсутствием и или говнокачественными компонентами ) очень хорошо дорабатываются в течении недели путем заказа нужных и правильных дорогих компонентов и их замены / установки ; после этого эти приборы работают по сей день ( люди которые знают полностью их схемотехнику никогда не раскроют эти данные - либо купите оригу за 200к и разберите её на молекулы чтоб понять ( если понимаете в этом ) либо заплатите человеку за доработку 🤷🏻‍♂️ ( и я считаю это честно так как распаять ESD защиту ( автор немного ошибся ) то еще «порно» ) . Новодел не лечится по факту 🤷🏻‍♂️ там схемотехника изменена до неузнаваемости …

Я ставил выключатель на С4. Запись на Драйве наверное стер-нету. Делал, ну скажем на скорую руку. Выключатель/кнопка врезается в часть корпуса, которую надо снять для замены/установки батарей. Потом берётся пластиковая перемычка-держатель батарей и делается пропил, что бы разделить металлический элемент,соединяюший батареи. Ну а дальше, думаю, все поняли,куда цеплять провода от выключателя. Единственное-перед тем,как врезать выключатель, проверьте, что он не будет давить/касаться модуля вай фай. Прикиньте,как будут располагаться провода внутри. Места там нормально!
Ну как бы всё! 🤗

В дополнении к информации топикстартера -: Контроллер питания / зарядки - В оригинале 1976 ; находится на рэлейной плате - проверить и заменить : установить новые АКБ согласно мануала и возможно будет счастье

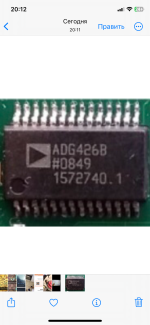

так же при ошибке UART проверяются / меняются вот эти 4 микрухи . Находятся там же на рэлейной плате .


Вложения

  • 75460314-F37D-443C-8F18-00055794EA78.png
    1,5 МБ · Просмотры: 14
Распайка ESD без Doip


Вложения

  • 2464EF35-FA89-4ED3-BBF2-5F6FFA58E628.jpeg
    1,2 МБ · Просмотры: 33

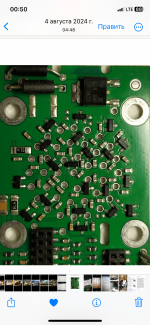

Распайка ESD с Doip ( фото Максима Р. ) естественно com платы разные


Вложения

  • 17539C64-A764-408F-A29E-1B14B0E56E2F.png
    3,6 МБ · Просмотры: 36
Дорабатывал таким комплектом, работает, но после эксплуатации в течении 1 месяца стала пропадать связь, пришлось вскрыть и приклеить разъёмы. Уже почти год всё работает.

Попробуй по совету

rrrr44

1) Замена электролитических конденсаторов на керамические (7 шт)
